今日科普丨铅笔法测试漆膜硬度

　　铅笔硬度，又称涂膜硬度铅笔测定法，是一种标定涂膜硬度的测试方法和量度体系。在评估涂料产品的漆膜质量时经常会涉及这个测试，想必大家对这个名词并不陌生了。今天程诚小编就给大家进一步科普下铅笔硬度的相关小知识。




　　按工业标准，铅笔笔芯的硬度分为13级。从最硬的6H逐级递减经5H、4H、3H、2H、H，再经软硬适中的HB，然后从B、2B到最软的6B。其中H代表硬度（hardness），B代表黑度（back）。从6H到6B硬度依次降低，铅笔颜色依次变深。颜色深浅与石墨含量有关，颜色越深，石墨含量也高，铅笔也越软。

　　这是一套有严格的硬度值界定的科学的硬度体系。在涂料工业中，利用这一系列的不同硬度铅笔来检验涂膜的硬度，得到的测试结果称为涂膜的铅笔硬度。测定涂膜铅笔硬度的测试仪由铅笔夹具和涂膜样板移动台两部分组成。待试的涂膜样板，正面朝上固定在移动台上，铅笔则夹在铅笔夹具上，并与涂膜的平面成45°角，夹具上端有重锤，使笔尖紧压在涂膜之上。摇动摇柄，移动台就带着样板向前移动，让铅笔在涂膜上作推犁式划动，每划一次，换一支铅笔，从最硬的铅笔开始顺序由硬到软，逐个试验，直到找出涂膜不被划破的铅笔，这支铅笔的硬度即为被测试涂膜的硬度。

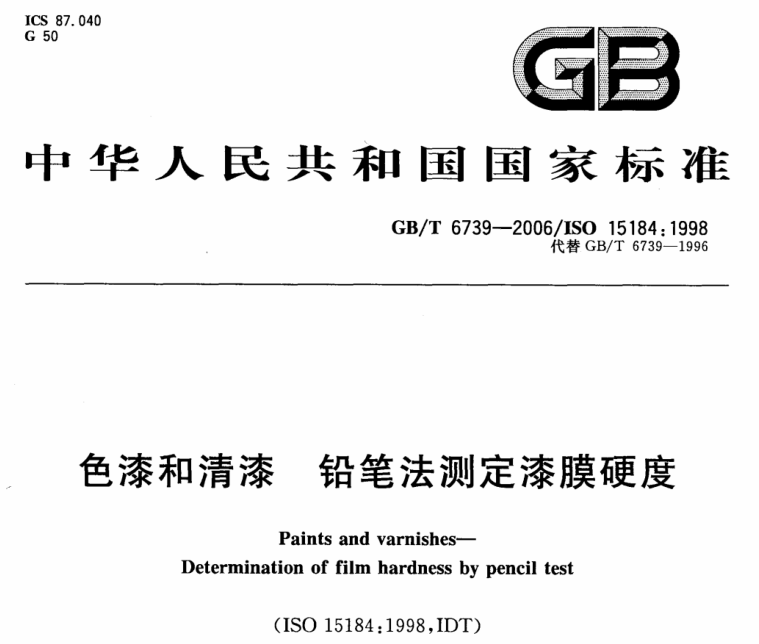

　　对此《GB/T6739-2006色漆和清漆铅笔法测定漆膜硬度》中做了明确的规定。




　　标准中将铅笔硬度定义为用具有规定尺寸、形状和硬度铅笔芯的铅笔推过漆膜表面时，漆膜表面耐划痕或耐产生其他缺陷的性能。用铅笔芯在漆膜表面划痕会使漆膜表面产生一系列缺陷，包括塑性变形（漆膜表面永久的压痕，但没有内聚破坏）、内聚破坏（漆膜表面存在可见的擦伤或刮破）及以上情况的组合。注意这些缺陷可能会同时发生的。

　　铅笔硬度的测试原理具体是：

　　受试产品或体系以均匀厚度施涂于表面结构-致的平板上。

　　漆膜干燥/固化后，将样板放在水平位置，通过在漆膜上推动硬度逐渐增加的铅笔来测定漆膜的铅笔硬度。

　　试验时，铅笔固定，这样铅笔能在750g的负载下以45°角向下压在漆膜表面上。逐渐增加铅笔的硬度直到漆膜表面出现上面所述的各种缺陷。

　　程诚小编结语：铅笔硬度是涂料最为普遍的检测项目，能够直观的表达涂层表面耐划伤的硬度，对于涂料使用过程中避免发生刮擦提供直接的指导意义。标准要求清晰，标准操作简单且准确，不存在争议性。一般说来，铅笔硬度约大，涂层表面越硬越难被划伤。
