发布时间：2021-04-13 05:07:42 热度：0
建筑安全玻璃按照产品性质、使用特性等方面可分为建筑用钢化玻璃、防火玻璃、夹层玻璃、均质玻璃等。
作为应用广泛的钢化玻璃，其质量优劣直接关系着建筑物的安全、美观、耐用性能。今天程诚小编就带大家一起了解下建筑用钢化玻璃质量检验如何做，以及其检验报告结果如何解读。
首先我们来了解一下钢化玻璃的定义及分类。钢化玻璃是指经热处理工艺后的玻璃，其特点是在玻璃表面形成压应力层，机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态。
按照生产工艺分类，可分为：垂直法钢化玻璃，即在钢化过程中采取夹钳吊挂的方式生产出来的钢化玻璃；水平法钢化玻璃，即在钢化过程中采取水平辊支撑的方式生产出来的钢化玻璃。而按照形状分类的话可分为平面钢化玻璃和曲面钢化玻璃。根据国家标准，其检验项目如下。
一、尺寸及偏差

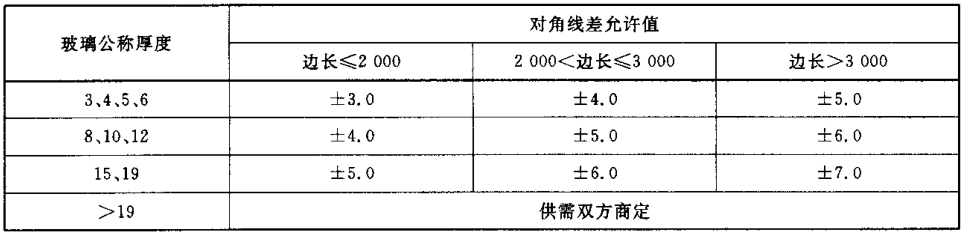

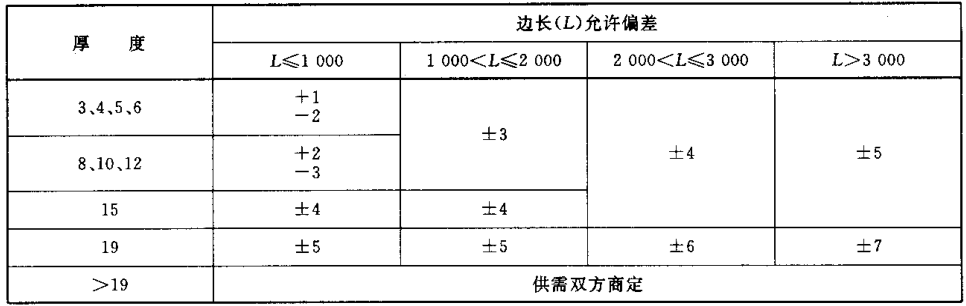

钢化玻璃的检验项目首先是尺寸及偏差，对于常见的钢化玻璃来说，长方形边长（L）允许偏差以及对角线差见下表：
尺寸及偏差的检测方法为：使用最小刻度为1mm的钢直尺或钢卷尺进行测量，测量完毕后将实测值与上表进行比较。
二、厚度及偏差

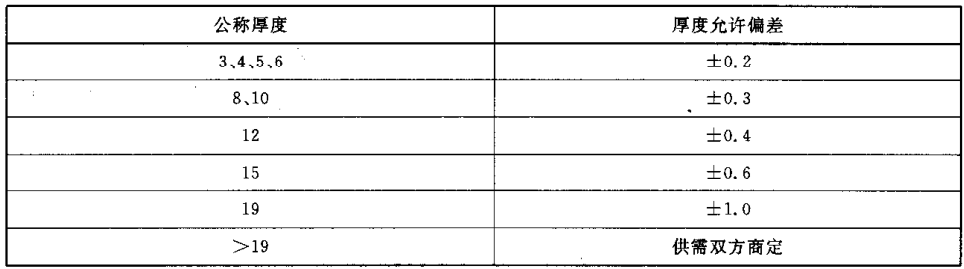

钢化玻璃的厚度允许偏差见下表：
对于上表未作规定的公称厚度的玻璃，其厚度允许偏差可采用上表中与其邻近的较薄厚度的玻璃的规定，或者直接由供需双方商定。
三、外观质量

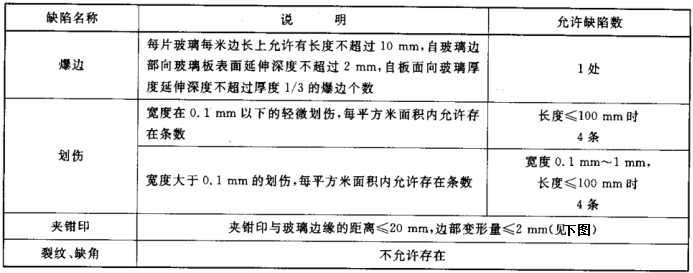

钢化玻璃的外观质量应符合下表要求：
四、弯曲度
平面钢化玻璃的弯曲度，弓形时不超过0.3%，波形时应不超过0.2%。
五、抗冲击性
取6块钢化玻璃进行试验，试样破坏数不超过1块为合格，多于或等于3块为不合格。当破坏数为2时，再另取6块进行试验，试样要全部不破坏为合格。
六、碎片状态

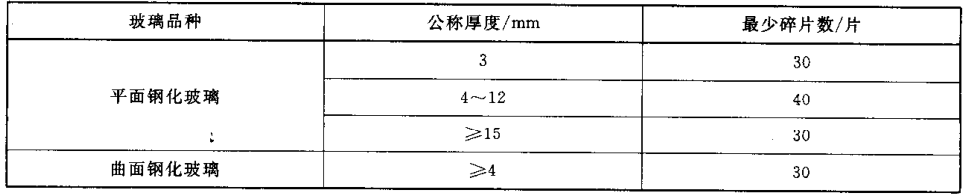

取4块玻璃试样进行试验，每块试样在任何50mm×50mm区域内的最少碎片数必须满足下表的要求，且允许有少量长条形碎片，其长度不超过75mm。
七、霰弹袋冲击性能
取4块平型玻璃试样进行试验，试验后应符合下列1）或2）中任意一条的规定：
1）玻璃破碎时，每块试样的最大10块碎片质量的总和不得超过相当于试样65cm2面积的质量，保留在框内的任何无贯穿裂纹的玻璃碎片的长度不能超过120mm。
2）霰弹袋下落高度为1200mm时，试样不破坏。
八、表面应力
钢化玻璃的表面应力不应小于90MPa，以制品为试样，取3块试样进行试验，当全部符合规定时为合格，2块试样不符合则为不合格，当2块试样符合时，再追加3块试样，如果3块试样全部符合规定则为合格。
九、耐热冲击性能
钢化玻璃应耐200℃温差不破坏。取4块试样进行试验，当4块试样全部符合规定时认定该项性能合格，当有2块以上不符合时，则认定为不合格。当有一块不符合时，重新追加1块试样，如果它符合规定则认为该项性能合格。当有2块不符合时，则重新追加4块试样，全部符合规定时则为合格。
程诚小编结语：建筑用钢化玻璃的质量关乎整体建筑安全质量和美观程度，其中安全性能尤为重要（抗冲击性、碎片状态、霰弹袋冲击性能）。广大用户在选购钢化玻璃时要注意核验产品的检测报告，各大生产商也要严格生产，提供质量保障！
