深度解读丨不锈钢点蚀试验方法

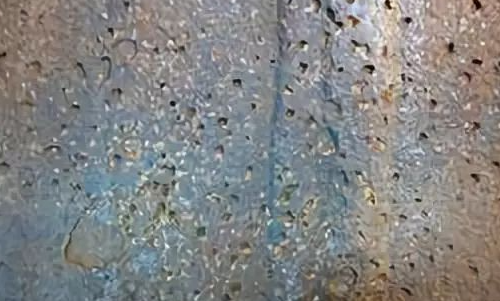

　　不锈钢因其本身缺陷以及服役条件的苛刻性，常常会在使用过程中出现点蚀现象，因而通过试验方法判断不锈钢耐点蚀能力显得尤为重要，下面程诚小编就带大家通过相关国家标准一起来学习一下不锈钢点蚀的两种试验方法吧！

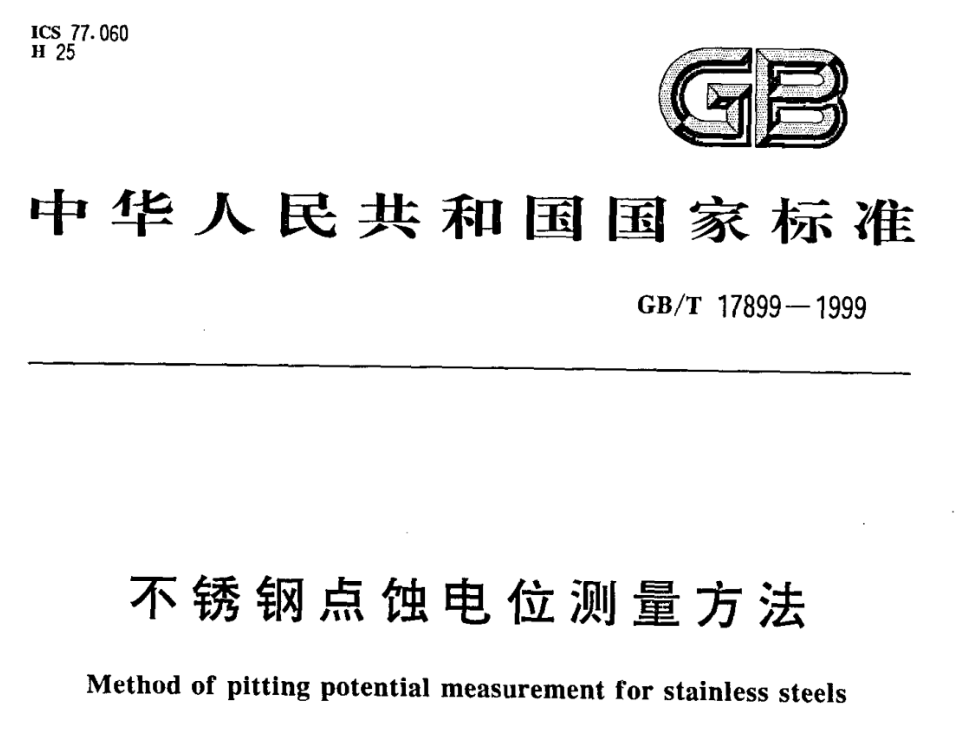

　　第一种是电位法，其对应的国家标准是GB/T17899-1999《不锈钢点蚀点位测量方法》。




　　该方法中详细介绍了通过动电位法测量不锈钢的点蚀电位来衡量耐点蚀能力，其基本方法是：将打磨处理后的试样浸泡在充满保护气体的电解液中，然后从自然电位开始对试样进行阳极极化，直到阳极电流密度达到0.5~1mA/cm2，然后记录点蚀电位（以阳极极化曲线上对应电流密度为10μA/cm2或者100μA/cm2的电位中最正的电位值为准）。

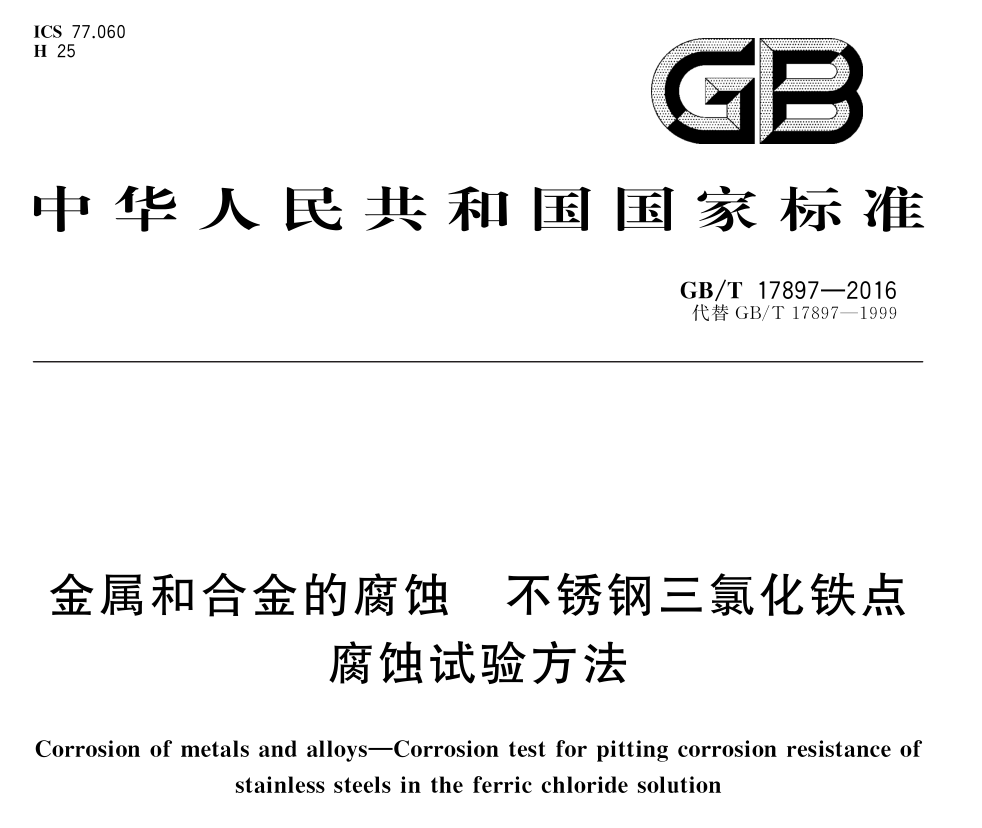

　　第二种方法是三氯化铁腐蚀法，对应的国家标准是GB/T17897-2016《金属和合金的腐蚀不锈钢三氯化铁点腐蚀试验方法》。




　　该方法涉及到的两种腐蚀液：

　　A：分析纯三氯化铁（FeCl3·6H2O）100g溶于900mL蒸馏水或去离子水中，配制成6%的FeCl3溶液）；

　　B：把优级纯盐酸和蒸馏水或去离子水配置成0.05mol/L（即稀释约245倍）的盐酸溶液，把分析纯三氯化铁（FeCl3·6H2O）100g溶于900mL的0.05mol/L盐酸溶液中，配制成0.16%HCl+6%FeCl3溶液；

　　基本方法：将处理后的试片用A溶液浸泡72h（22℃或者50℃），或者用B溶液浸泡24h（35℃或者50℃），然后用腐蚀率，即单位面积、单位时间的失重量来表示，单位是

　　g/（m2·h），同时记录试验后试样表面腐蚀坑的形貌特征以及坑深。

　　程诚小编结语：两种点蚀试验方法目前都可用于不锈钢点蚀性能的评定，其中三氯化铁腐蚀法主要还是适用于均匀腐蚀很轻而点蚀比较严重时。当不锈钢产品腐蚀以均匀腐蚀为主时，还是需要综合各种方法对其进行评定。
