深度解读丨红外光谱仪的构成与工作原理

发布时间:2021-12-07 热度:

  红外光谱仪是材料分析化学中常用的仪器之一。红外光谱分析能够帮助我们对材料进行定性鉴定和半定量分析,是最快获得材料类别信息的重要手段。今天程诚小编就带大家一起了解下红外光谱仪的构成和工作原理等知识。

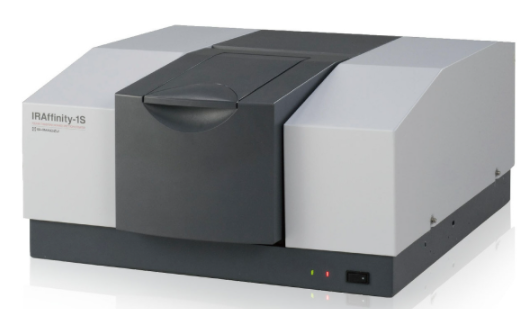

红外光谱仪检测

  红外光谱仪主要由三部分组成:光源、干涉仪和检测器。其中光源能发射出稳定、高强度、连续波长的红外光,通常使用能斯特(Nernst)灯、碳化硅或涂有稀土化合物的镍铬旋状灯丝。干涉仪的作用则是将复色光变为干涉光。中红外干涉仪中的分束器主要是由溴化钾材料制成的;近红外分束器一般以石英和CaF2为材料;;远红外分束器一般由Mylar膜和网格固体材料制成。
  检测器一般分为热检测器和光检测器两大类,常见的热检测器有氘代硫酸三甘肽(DTGS)、钽酸锂(LiTaO3)等类型,常用的光检测器有锑化铟、汞镉碲等类型。
  红外光谱仪工作原理就是用一定频率的红外光聚焦照射被分析的样品时,如果分子中某个基团的振动频率与照射红外线频率相同便会产生共振,从而吸收一定频率的红外线,把分子吸收红外线的这种情况用仪器记录下来,便能得到全面反映样品成分特征的光谱,进而推测化合物的类型和结构。

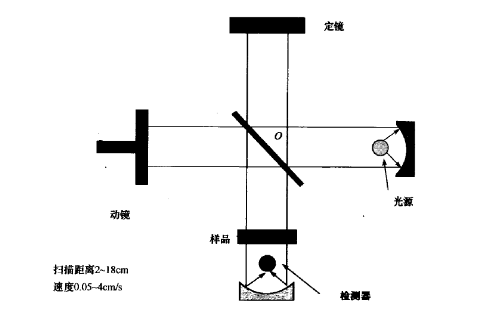

  20世纪70年代出现的傅里叶变换红外光谱仪是一种非色散型的第三代红外吸收光谱仪,其光学系统的主体是迈克耳孙(Michelson)干涉仪。迈克耳孙干涉仪主要由两个互成90度的平面镜(动镜和定镜)和一个分束器组成。固定定镜、可调动镜和分束器组成了傅里叶变换红外光谱仪的核心部件—迈克耳孙干涉仪。动镜在平稳移动中要时时与定镜保持90度。分束器具有半透明性质,位于动镜与定镜之间并和它们呈45度放置。
  由光源射来的一束光到达分束器时即被它分为两束,Ⅰ为反射光,Ⅱ为透射光,其中50%的光透射到动镜,另外50%的光反射到定镜。射向探测器的Ⅰ和Ⅱ两束光会合在一起成为具有干涉光特性的相干光。动镜移动至两束光光程差为半波长的偶数倍时,这两束光发生相长干涉,干涉图由红外检测器获得,结果经傅里叶变换处理得到红外光谱图。

红外光谱仪检测

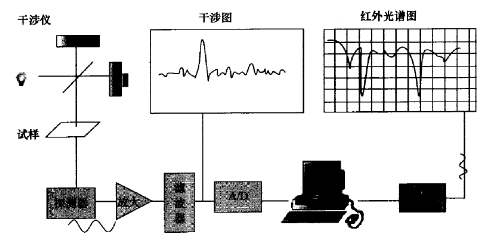

  下图是傅里叶变换红外光谱仪(FTIR)的工作原理:

红外光谱仪检测

  程诚小编结语:红外光谱仪与红外光谱分析方法被广泛应用于染织工业、环境科学、生物学、材料科学、高分子化学、催化、煤结构研究、石油工业、生物医学、生物化学、药学、无机和配位化学基础研究、半导体材料、日用化工等研究领域。通过红外光谱测定,人们就可以判定未知样品中存在哪些有机官能团,这为最终确定未知物的化学结构奠定了基础。
